LEDINEK kalibreerimiseks Stratoplan S200 / S500
Toorikute kalibreerimiseks enne sortimist ja lamineerimiseks pärast sõrmjätkamist või kõikjal, kus eelistatakse minimaalset lõikamist.

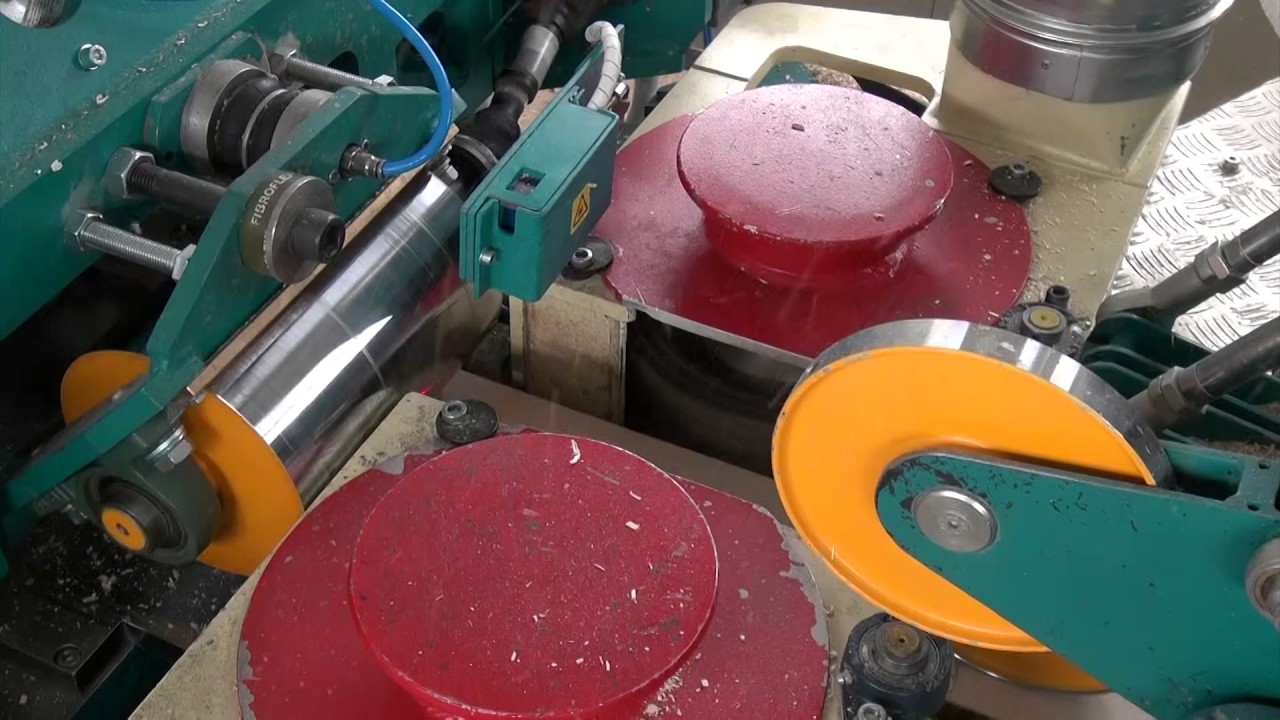

Ujuvad vertikaalsed spindlid. Mehaaniliselt juhitavad. Iga toorikut skaneeritakse iseseisvalt. Reaalajas arvutatakse vertikaalsete üksuste liikumine, mis järgib tooriku kõverust.
Kirjeldus
| S250 | S350 | S500 | |
|---|---|---|---|
| Töölaius [mm] | 60 – 310 | ||
| Tööpaksus [mm] | 25 – 125 | ||
| Tooriku pikkus [mm] | min. 1.800 | ||
| Töötasapinna kõrgus [mm] | 1.100 | ||
| Kiirus [m/min] | 50 – 250 | 70 – 350 | 100 – 500 |
| Tööriista pikkus, horisont. spindel [∅, mm] | ∅ 300 | ||
| Tööriista pikkus, vert. spindel [∅, mm] | ∅ 200 – 300 | ||
| Saag [∅, mm] | ∅180 – 280 (ülemine), ∅180 – 350 (alumine) | ||
| Spindel [∅, mm] | ∅80 | ||
| Spindli laius [mm] | 135 (vertikaalne), 165 (saag) | ||
| Spindel [rpm] | 3.000 | 3.000 | 3.000 – 4.500 |
| S250 | S350 | S500 | |
|---|---|---|---|
| Ülemine spindel | 45 | 75 | 110 |
| Alumine spindel | 45 | 75 | 90 |
| Parem vertik. spindel | 30 | 30 | 55 |
| Vasak vertik. spindel | 30 | 30 | 55 |
| Ülemine saag spindel | 45 | 55 | 55 |
| Alumine saag spindel | 45 | 55 | 90 |
| Võimsus [kW] | 58 | 79 | 115 |
